1. Licht und Strahlung

Spektralanalyse: Farbglasfilter    (4/4)

Verarbeitung von TM-Bändern zu einem Falschfarbenbild

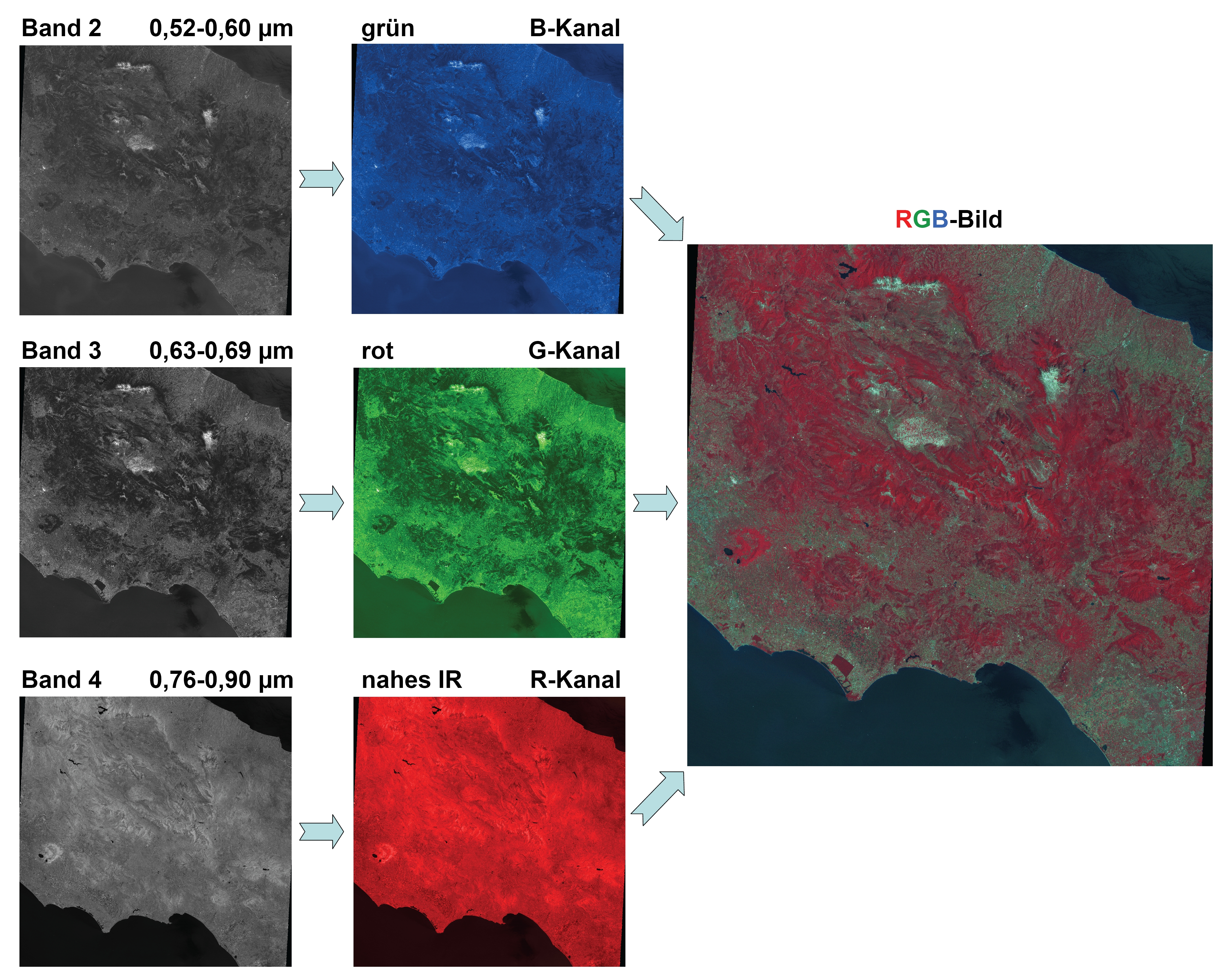

Die Bänder 2 (grün-gelb), 3 (rot) und 4 (nahes Infrarot) der TM-Aufnahme von Mittelitalien und die Schritte der Verarbeitung zu einem Falschfarbenbild. Band 2 wird als B-Kanal, Band 3 als G-Kanal und Band 4 als R-Kanal zu einem RGB-Bild zusammengeführt. Vegetation reflektiert im nahen Infrarot das Sonnenlicht sehr stark und bildet sich daher in Band 4 besonders hell ab. Sie erscheint im RGB-Bild daher rot, woraus sich eine Methode der Klassifizierung von Vegetation ergibt.





Wegen der Farbwahl der verwendeten Bänder im RGB-Bild werden solche Falschfarbenbilder auch als NRG-Bilder (nahes IR als R-Kanal, rot als G-Kanal, grün als B-Kanal) bezeichnet.

Zoom Sign
NRG-Bild Mittelitalien
Die Bänder 2 (grün-gelb), 3 (rot) und 4 (nahes Infrarot) der TM-Aufnahme von Mittelitalien und die Schritte der Verarbeitung zu einem Falschfarbenbild.

Aufgabe: Reflektanzen

Betrachten Sie vergleichend die Schwarz-Weiß-Aufnahmen der Bänder 1 bis 4 und die Falschfarbenaufnahme.

  1. Beurteilen Sie bitte die Reflektanzen vegetationsreicher und vegetationsarmer Landoberflächen und des Meerwassers anhand der jeweiligen Helligkeit.
  2. Auf der vorherigen Seite findet sich die Tabelle der TM-Bänder. Lassen sich die in der Spalte Bedeutung genannten Möglichkeiten bestätigen?
  3. Prüfen Sie Ihre Befunde durch Vergleich mit Informationen in weiterführenden SEOS-Seiten

Bei dieser Aufgabe werden keine Antworten vorgeschlagen.
