Ergänzung 1.7: Strahlungsgrößen und Radiometrie      (7/9)

Die Strahldichte      ... weiter von der vorherigen Seite

Messverfahren der Strahldichte

Für Messungen wird ein Detektor mit bekannter Größe der empfindlichen Fläche und ein Raumwinkelbegrenzer, z.B. eine Blende benötigt. Ergänzt man diese Anordnung mit einer Sammellinse, so wird eine erheblich größere Lichtstärke erreicht.

Das Gesichtsfeld eines Detektors mit Blende
Zoom Sign
Detektor und Blende
Ein Detektor mit Blende zur Begrenzung des Gesichtsfelds.

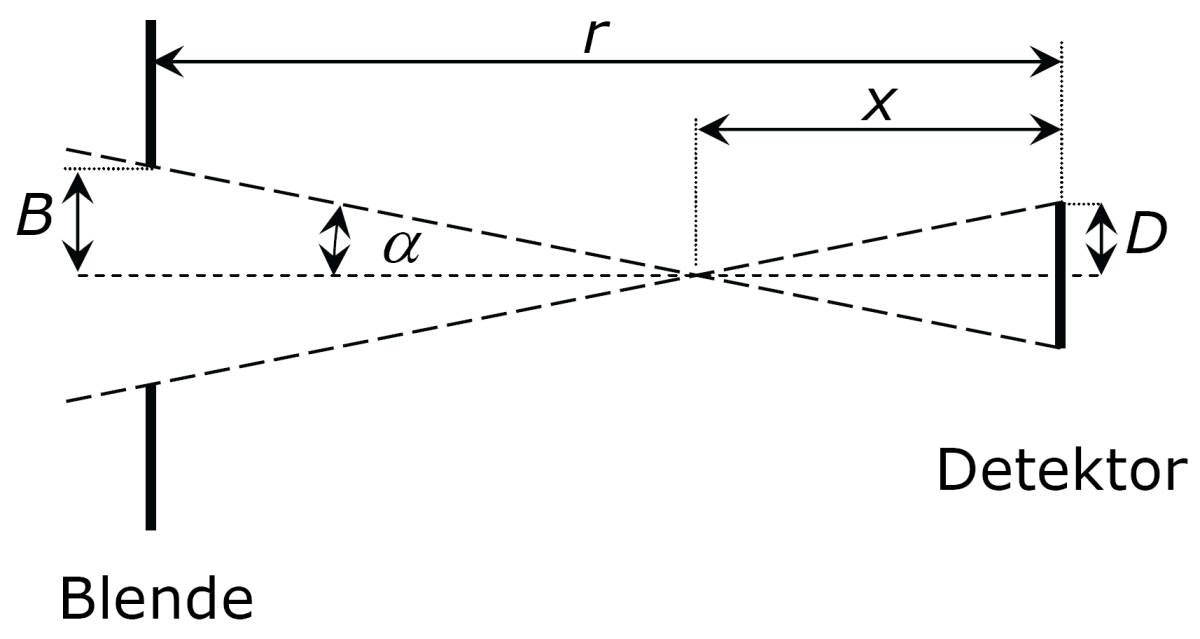

Detektor und Blende sind im Abstand r angeordnet. Der Radius des Detektors ist D, der Radius der Blende ist B. α ist der größtmögliche halbe Gesichtsfeldwinkel.

Aufgabe 4: Gesichtsfeld eines Detektors mit Blende ↓
Gleichungen ↓



Das Gesichtsfeld eines Detektors mit Linse und Blende

Die Signalausbeute eines Detektors mit Blende ist sehr gering. Viel bessere Lichtausbeuten erhält man, wenn die Anordnung mit einer Linse ergänzt wird.

Zoom Sign
Linse, Blende und Detektor
Ein Detektor mit Sammellinse und Blende zur Begrenzung des Gesichts­felds.

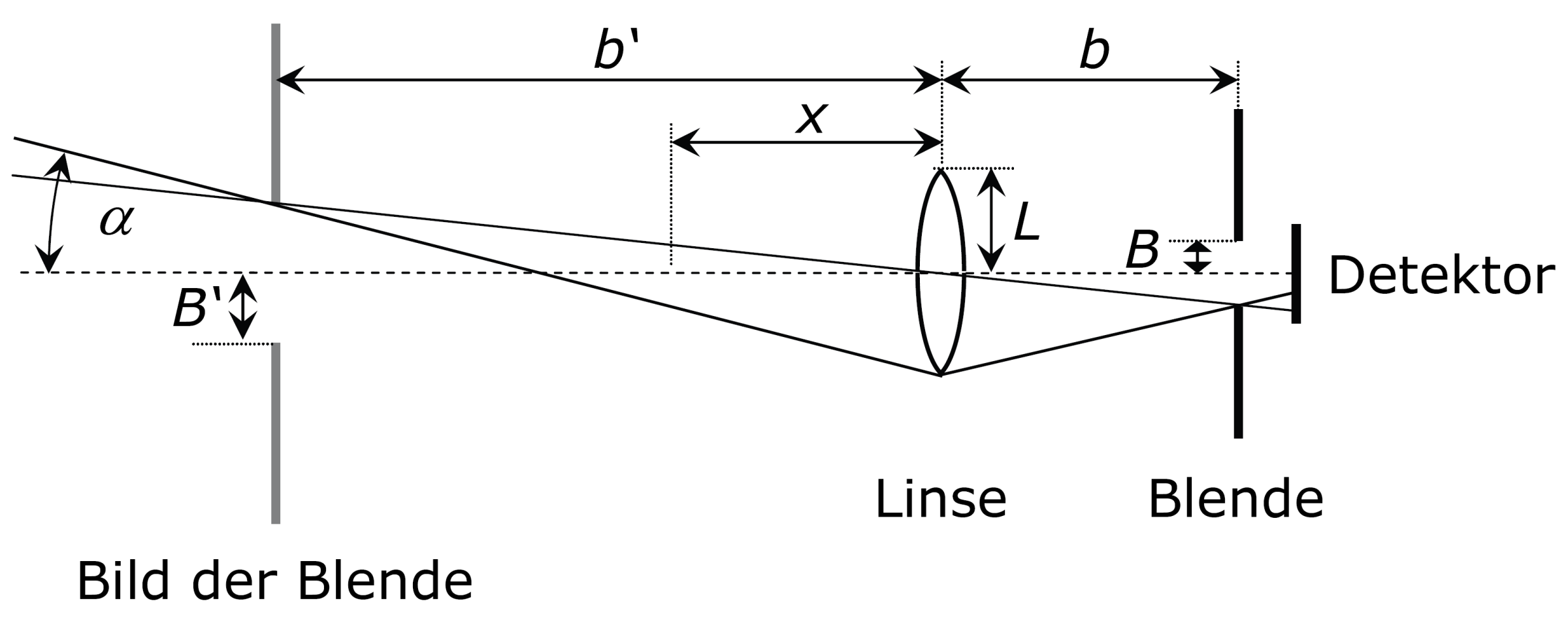

Der maximale Empfangswinkel α wird durch die Linse (mit Radius L und Brennweite f) und die Blende im Abstand b festgelegt. Die empfindliche Fläche des Detektors hinter der Blende sei so groß gewählt, dass sie den Strahlengang nicht begrenzt. Der größtmögliche halbe Gesichtsfeldwinkel α ergibt sich aus dem Bild der Blende B' im Abstand b' von der Linse.

Aufgabe 5: Gesichtsfeld eines Detektors mit Linse und Blende ↓
