Supplement 2.1: Absorptie, emissie en reflectie

Een volledige weergave van de uitwisseling van straling tussen het zwarte en het witte lichaam wordt weergegeven in de volgende grafiek. Naast absorptie en emissie wordt ook rekening gehouden met reflectie van de straling op het oppervlak van de lichamen. De stralingseigenschappen van de binnenwanden van de holte zijn nog buiten beschouwing gelaten.

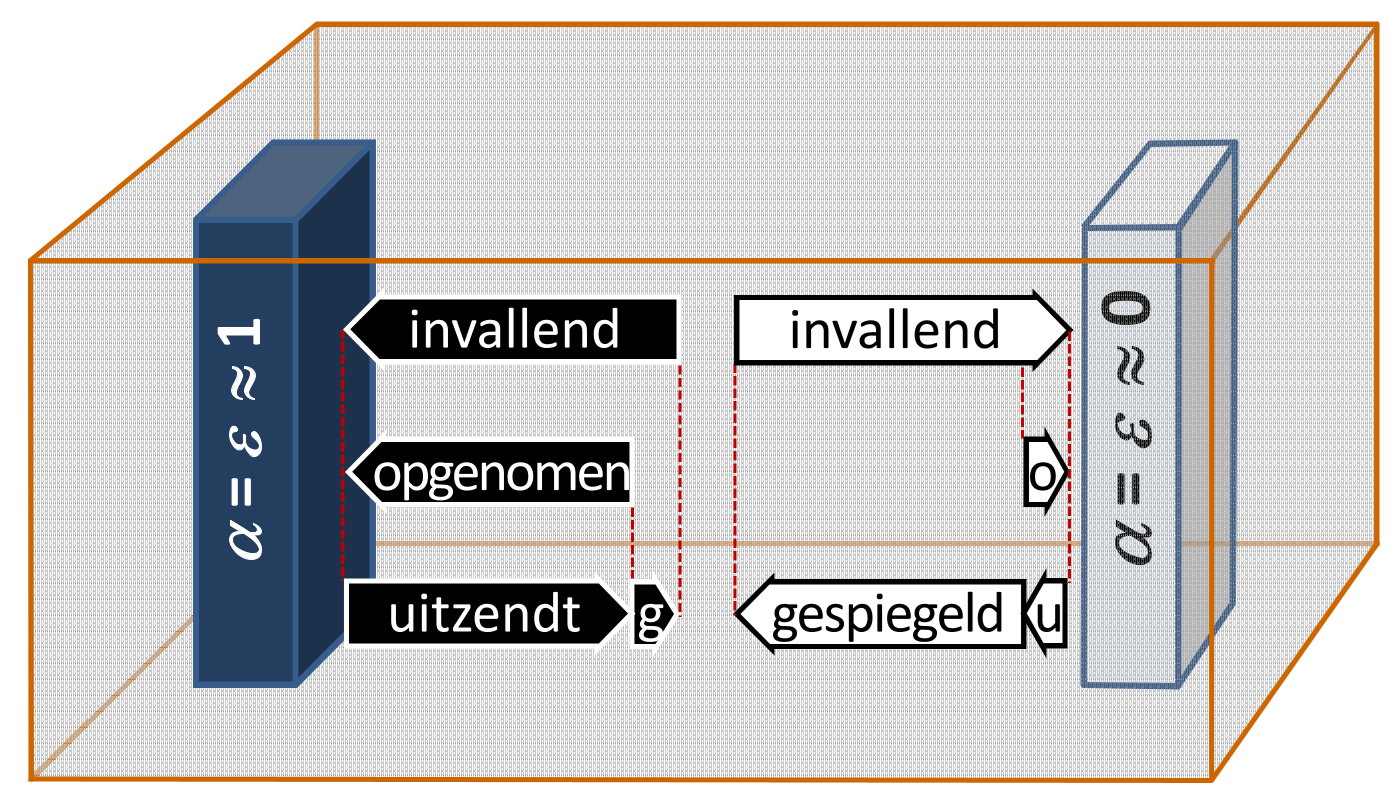

Twee lichamen in een thermisch evenwicht in een geïsoleerde holte. De pijlen stellen elk verschillende stralingsfluxen voor. De letters g, u en o op de korte pijlen staan voor gereflecteerd, uitgestraald en geabsorbeerd.

In een thermisch evenwicht zou de uitgezonden en gereflecteerde straling van het ene lichaam gelijk zijn aan de inkomende straling van het andere lichaam. Geabsorbeerde en uitgezonden straling van elk lichaam zijn gelijk volgens de wet van Kirchhoff. Om deze evenwichten te verduidelijken staan er lijnen van stippen in de grafiek.
